ロードスター ブレースバー取り付け

というわけで、待ちきれずつけました(`・ω・´)
これでバーに車載カメラの取り付けが出来るし、シートベルトもつけれるぜー!

というわけで取り付け手順を記載します。
■ブレースバー詳細
今回使用したのはレイルモータースポーツ製の「BeatRush」ブランドのブレースバーです。
色が黒というのがいいですね。
商品について詳しくはこちら

■取り付け方法
所要時間:1h
必要工具:内張外し、14mmのレンチ
1)シートベルトトリムを取り外す
シートベルトにかぶさっているトリム(カバー)を外します。

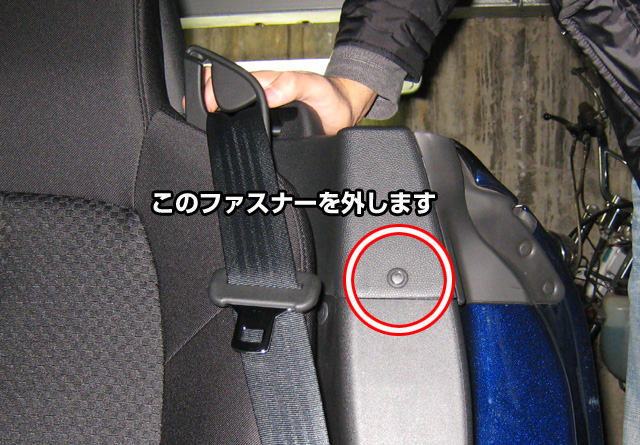

まず、トリムについているファスナーを、内張外しで取ります。なくさないようにカップホルダーにでも入れておきましょう。

次にトリムを取ります。これはかなり力技になります。
下記の写真の部分でツメで止められているので、ツメを折らないように慎重に、かつ力一杯引っこ抜きます。

2)シートベルトを取り外す

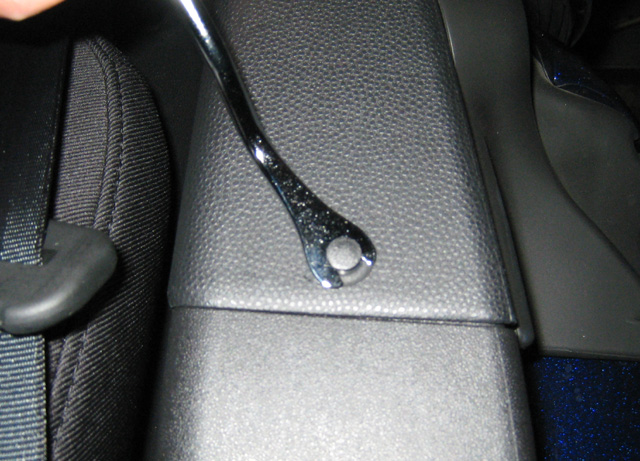

シートベルトを固定しているボルトをレンチでモリモリ外してください。

外すと、固定部品が一式取り外せます。ワッシャーは、ワッシャー止めで固定されているので落ちません。
これがワッシャー固定部

3)ボルトを抜く
固定部品からボルトを抜きます。ただし、ワッシャー止めがきつくしまっているのでなかなか取れません。
指で取れない場合は、マイナスドライバーや内張外しで折らないように曲げながら外しましょう。
ボルト自体はこの固定部品にネジ止めされているわけではないので、ワッシャー止めさえ外せばすぐにばらせます。

4)ブレースバーの取り付け
おそらく取扱説明書を見ればわかりますが、シートベルトのガイドユニットの上にブレースバーを取り付けます。

そしてまた部品をはめこみ、固定部品を組上げます。

ここで要注意!!
ワッシャーは、シートベルトガイドユニットの下部分におそらく3枚ついています。(私は3枚でした)
これを1枚にしてください。

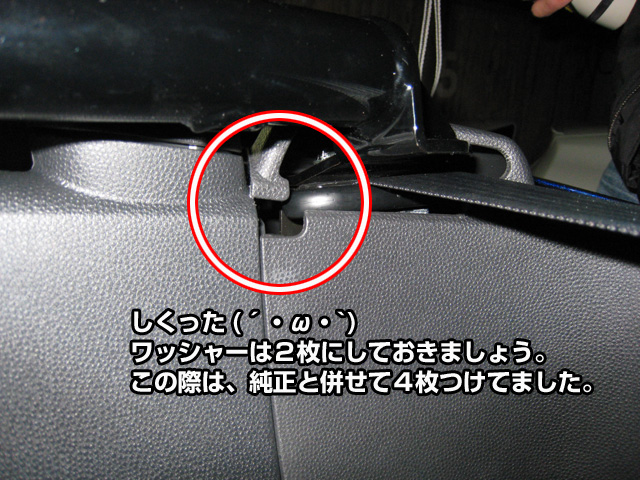

3枚のまま取り付けると、厚みが増えてしまい、最終的に取り付けたときに下記の写真のようにトリムがうまくはまりません。

つまり私は1回失敗しました(泣&二度手間
5)ブレースバーの固定
助手席、運転席両方にバーを取り付けたら、またボルトを締めてバーを固定します。
固定したらトリムを取り付けてできあがりです。
トリムをかぶせる際は、ちゃんとシートベルトをガイドに通して、ブレースバーをまたがせてかぶせましょう。トリムは結構曲がりますので、割れることを恐れずにかぶせていいかと思います。
6)確認

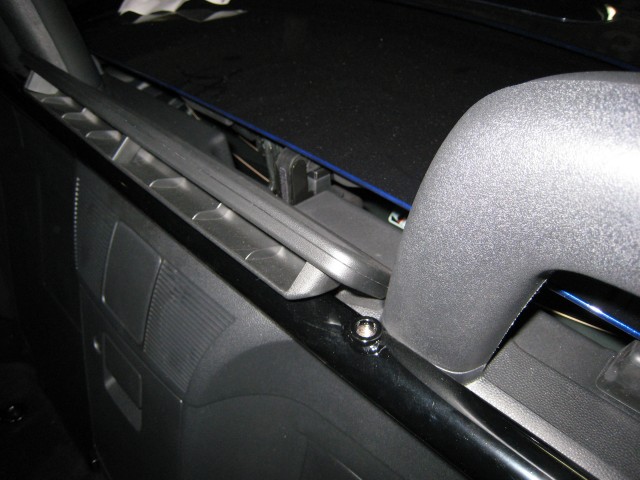

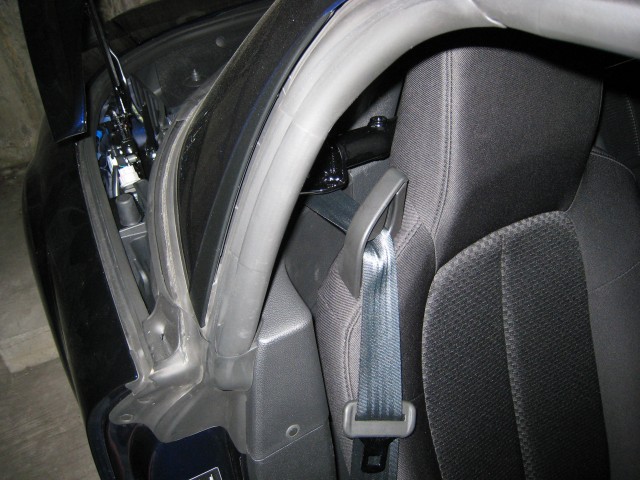

取り付けた写真が下図。うーん、いい感じにはまってます。
RHTもちゃんと締めて、干渉などがないか確認しましょう。

ただし、エアロボードは畳めなくなります。大して関係ないと思いますが。

さて、これで4点式シートベルトや車載カメラ取り付けの準備も整いました。
シートベルトの取り付けはまた後日。
